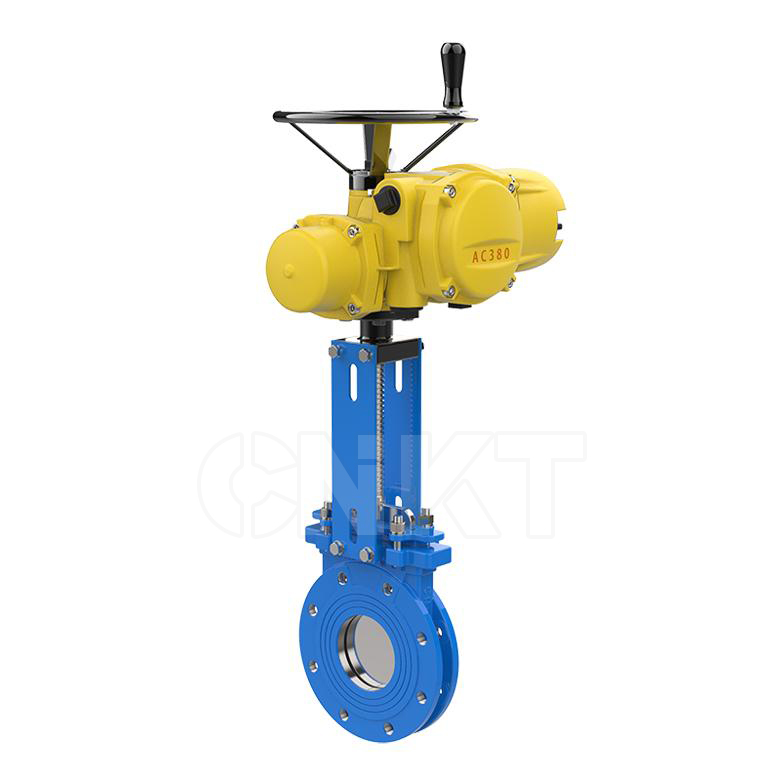

KBZ943X/H-10C/P單向密封電動法蘭刀閘閥

型號：KBZ943X/H-10C/P
所屬：刀閘閥
口徑：DN15-2000
介質：水、蒸汽、空氣、油品、腐蝕性介質
生產標準：GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
適用溫度：-20~300℃
是否定制：可根據用戶需求定制
應用領域：化工、食品、化肥、冶金、制藥、電力、生物工程等

產品介紹

單向密封電動法蘭刀閘閥

結構特點及用途：
單向密封電動法蘭刀閘閥有閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間有限。預設有限的系統。

重要性能
公稱壓力：1.0MPa
適用溫度：-20~120℃
泄漏率: 普通型≤ 1%
氣源氣壓：6.0-8.0 bar
可燃性氣體電源電壓：220V或380VAC

設計/檢測標準
法蘭標準：GB9115-88
結構長度：GB12221
壓力標準：GB/T13927-92

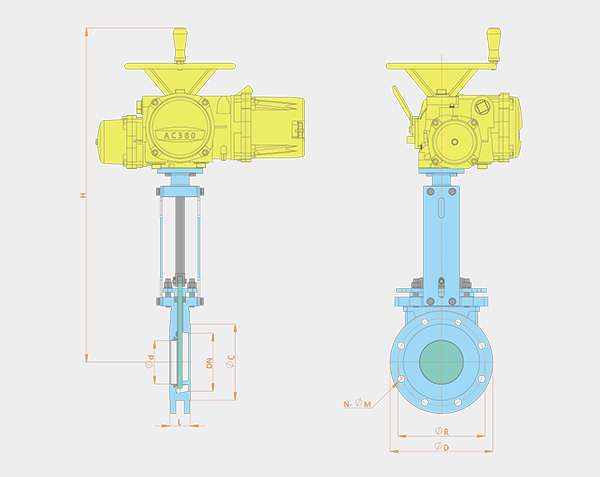

PN10連接尺寸

DN	0d	L	D	R	C	M	A-0B	H
50	50	48	165	125	99	M16	4-18	453
65	65	48	185	145	118	M16	4-18	494
80	80	51	200	160	132	M16	4-18	619
100	100	51	220	180	156	M16	4-18	649
125	125	57	250	210	184	M16	8-18	697
150	150	57	285	240	211	M16	8-18	749
200	200	70	340	295	266	M20	8-23	835
250	250	70	395	350	319	M20	12-23	927
300	300	76	445	400	370	M20	12-23	1030
350	350	76	505	460	429	M20	12-23	1150
400	400	89	565	515	480	M24	16-27	1364
450	450	89	615	565	530	M24	20-27	1428
500	500	114	670	620	582	M24	20-27	1607
