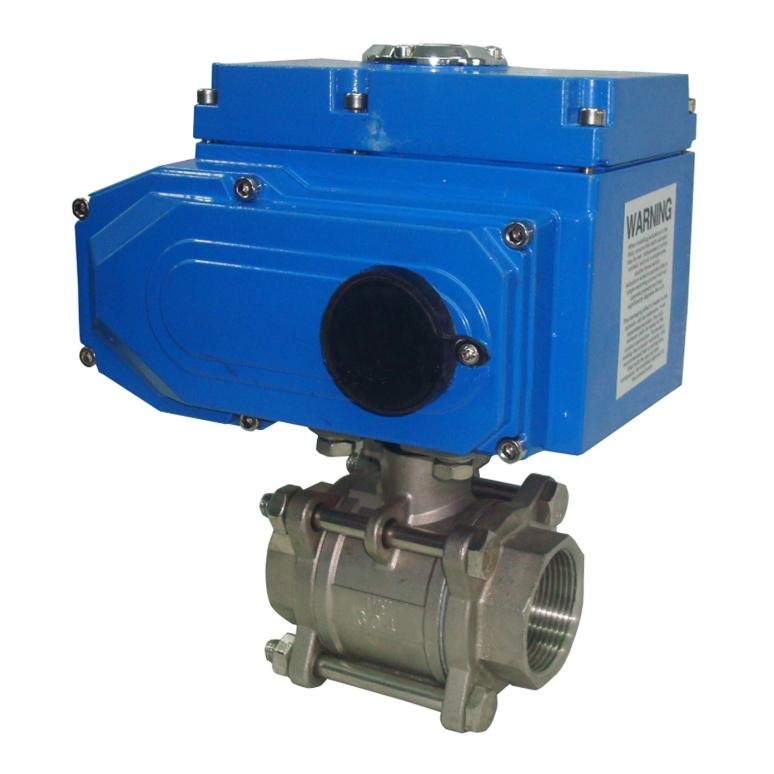

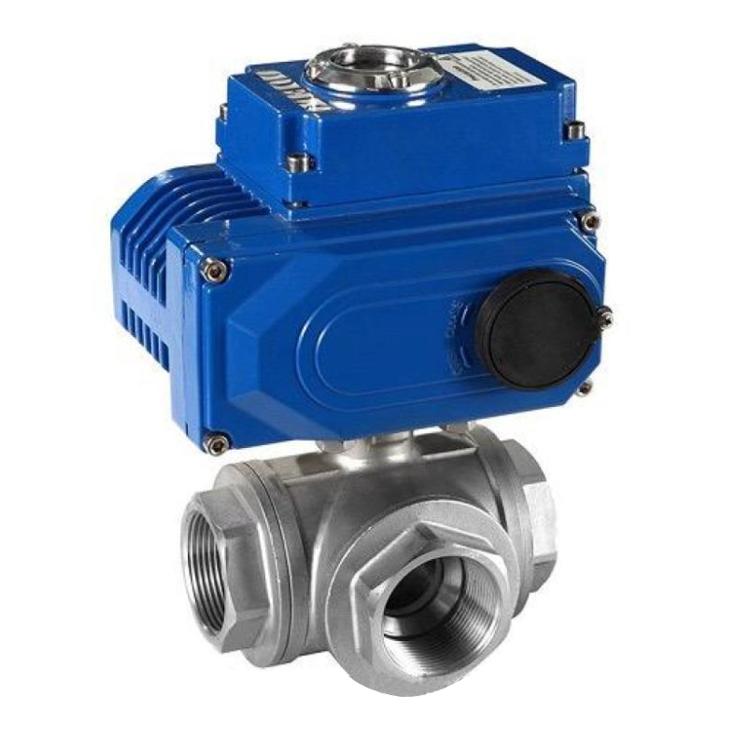

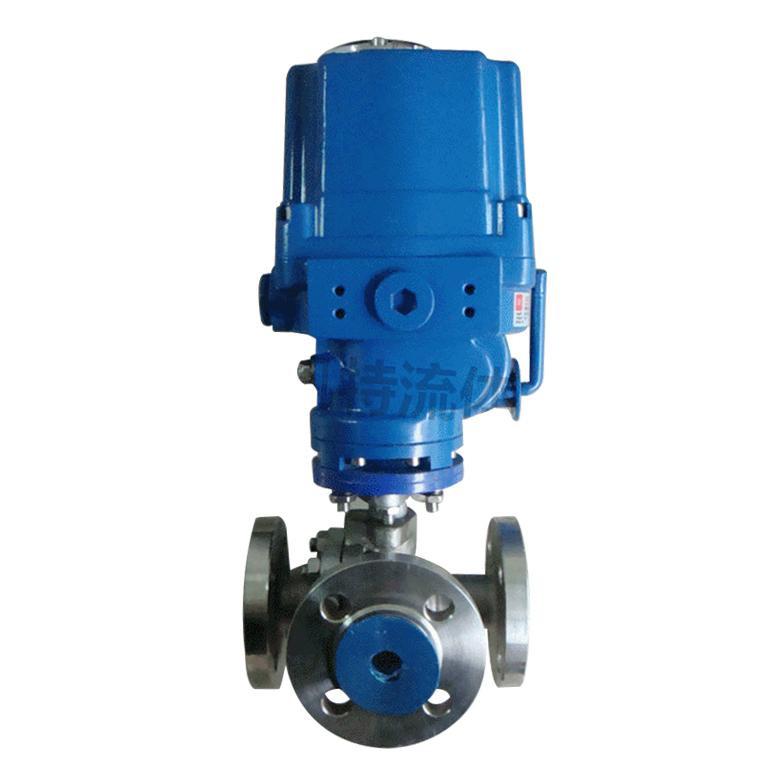

ZAJV電動V型球閥，由YXR、PSQ電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。
電動V型球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。
電動V型球閥 廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
閥內件部分技術參數
| 閥芯型式 | V 型缺口閥芯 |
| 流量特性 | 近似等百分比性，請參照圖 2 |
| 流量系數 | 請參見表 2 |
| 閥內件材質 | 閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
| 球芯轉角 | 90° |
電動執行機構標準規格
| 參數 | Unic-10 | Unic-20 | Unic-40 | Unic-60 | Unic-100 | Unic-150 |
| 輸出軸力矩 | 10kgf·m | 20kgf·m | 40kgf·m | 60kgf·m | 100kgf·m | 150kgf·m |
| 電源電壓 | 單相 AC100V、200V、220V，50/60Hz | |||||
| 動作范圍 | 0～90° | |||||
| 動作時間 | 30 秒/（50Hz 時） | 45 秒 | ||||
| 驅動馬達 | 20W | 30W | 90W | 90W | 100W | 100W |
| 保護裝置 | 過熱保護器（自動恢復型） | |||||
| 環境溫度 | -25～+55℃ | |||||
| 絕緣電阻 | 100MΩ（500V-DC） | |||||
| 耐壓值 | AC1500V 1 分鐘 | |||||
| 手動操作 | 用可卸式手柄操作 | |||||
| 限位元件 | 電動操作時：全開全閉極限開關；手動操作時：機械擋塊 | |||||
| 防水性 | 相當于 IP65 標準 | |||||
| 安裝狀態 | 可適應各種方向 | |||||
| 重量 | 4.5kg | 7.8kg | 8.5kg | 20kg | 21kg | 22kg |
| 本體材質 | 鋁合金壓鑄 | |||||
| 配線接口 | PF 1/2×2 塑料防水接頭 | |||||
外形尺寸
|
公稱通徑 DN(mm) | 尺 寸 | ||||||||
| 對夾 | 法蘭式 | L | H1 | H2 | |||||
| D | D | D1 | D2 | q | Z-Φd | ||||
| 25 | 64 | 110 | 85 | 65 | 14 | 40647 | 102 | 277 | 60 |
| 40 | 82 | 145 | 110 | 85 | 16 | 40651 | 114 | 305 | 75 |
| 50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
| 65 | 120 | 180 | 145 | 120 | 18 | 40651 | 145 | 379 | 105 |
| 80 | 131 | 195 | 160 | 135 | 20 | 40773 | 165 | 389 | 120 |
| 100 | 158 | 215 | 180 | 155 | 20 | 40773 | 194 | 402 | 140 |
| 125 | 180 | 245 | 210 | 185 | 22 | 40773 | 213 | 426 | 165 |
| 150 | 216 | 280 | 240 | 210 | 24 | 40778 | 229 | 453 | 185 |
| 200 | 268 | 335 | 295 | 265 | 26 | 40900 | 243 | 473 | 205 |
| 250 | 326 | 405 | 355 | 320 | 30 | 40902 | 297 | 540 | 240 |
| 300 | 460 | 460 | 410 | 3750 | 30 | 40902 | 338 | 590 | 290 |
| 350 | 470 | - | - | - | - | - | |||
| 400 | 525 | - | - | - | - | - | - | - | |
